Honbearbeitung von Pleuelstangen

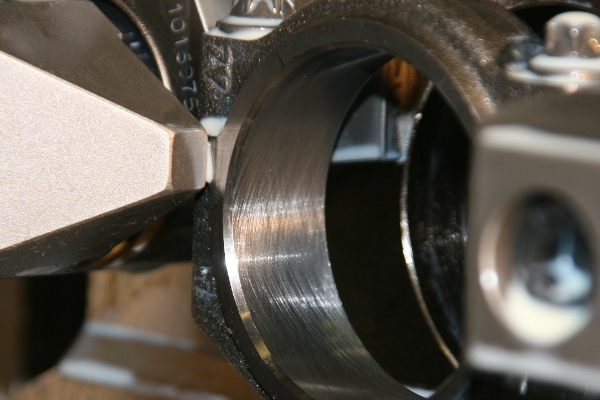

Beispiel: Motorrad-Pleuelstange - Honen grosses Auge mit Honaufmaß 25µm

Anforderungen: Rz=8±3µm, Rpc>170 Spitzen pro cm, Honwinkel 40°-50°, Durchmesser 37,00+12µm Rundheit < 5µm, Parallelität < 8µm, Geradheit 8µm, keine Umkehrwischer im Honbild

Die Bearbeitung erfolgt mit vorgespindelten Bauteilen, die für diese Bearbeitung in eine spezielle Honvorrichtung eingelegt werden, die eine schwimmende Fixierung ohne Spanndruck ermöglicht. Grosse  Vorteile sind die schnelle Beladung der Vorrichtung durch einfaches Einlegen der Pleuelstangen und das Vermeiden von Verspannungen während der Honbearbeitung.

Beispiel: PKW-Pleuelstange - Honen grosses Auge mit Honaufmaß 30µm

Anforderungen: Rz=8±3µm, Rpc>170 Spitzen pro cm, Honwinkel 40°-50°, Durchmesser 41,00+12µm, Rundheit < 5µm, Parallelität < 8µm, Geradheit 8µm, keine Umkehrwischer im Honbild

Die Bearbeitung erfolgt mit ungespindelten Bauteilen, Feinspindelbearbeitung mit KOMET KomTronic Austeuerwerkzeugen, gefolgt von einer CNC-gesteuerten Honbearbeitung mit Xstep-Honwerkzeugen auf einer weiteren KomTronic Einheit.

2Takt-Pleuelstange - Komplettbearbeitung grosses und kleines Auge in einer Spannung

Honen von Pleuel großes und kleines Auge mit einer zweistufigen Honoperation mit Xstep®-Honwerkzeug:

  • Bauteil: Pleuel
  • Durchmesser: 14 mm und 19 mm
  • Material: Stahl, gehärtet
  • Maschinenhersteller: Hermle
  • Maschine: C40 U dynamic
  • Aufnahme: DAH81 für UAS115/HSK-A63

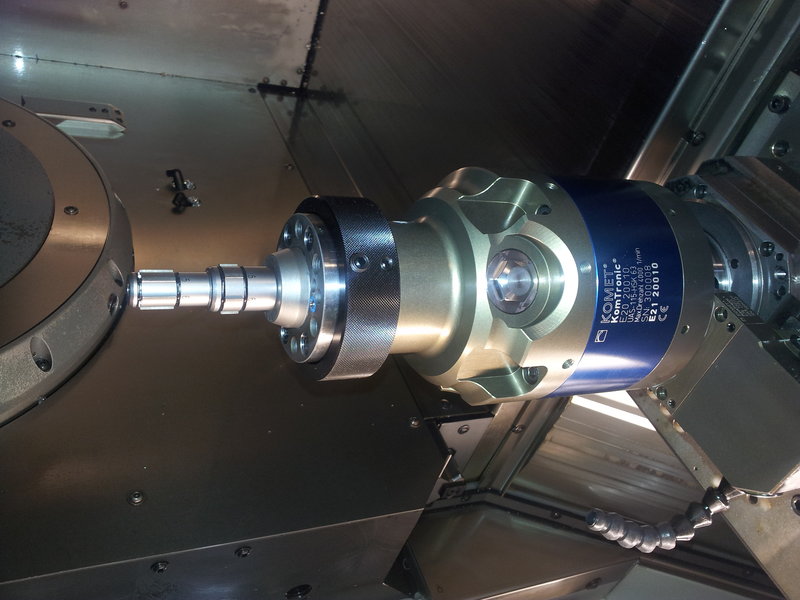

Erfolgreich realisiert wurde die Aufgabe mit der KomTronic® U-Achse von KOMET® und der Xstep®-Honwerkzeug-Technologie.

Honen von Rennsport Pleuel im Hermle C40U Dynamic Bearbeitungszentrum

In Zusammenarbeit mit unserem Kunden wurde die Honbearbeitung von Pleuelstangen für den Motorsport (Werkstoff: 300M) im Bearbeitungszentrum entwickelt. Die Lösung der Aufgabenstellung war ein 1-stufiger Honprozess mit coolEX®-Honwerkzeug-Technologie mit Ra<0,4 μm auf einem Hermle C40U Dynamic Bearbeitungszentrum ohne technische Modifikationen.

Erfolgreich realisiert wurde die Aufgabe mit der seit 2008 bewährten coolEX®-Honwerkzeug-Technologie.

Pleuelstange grosses Auge

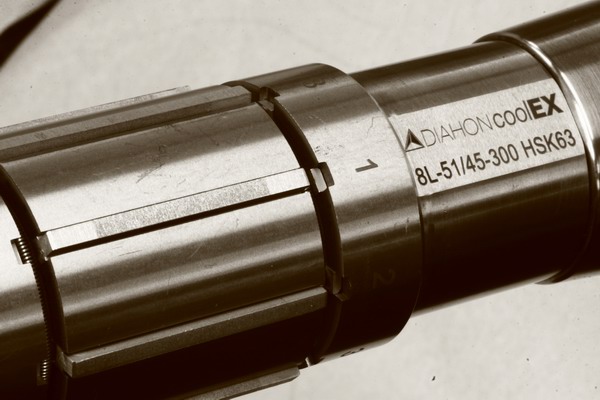

Einstufige coolEX® Honoperation - Pleuelstange großes Auge, Prozesssteuerung nach Zeit bzw. über Messung des Honaufmaß

  • Bauteil: Pleuelstange
  • Durchmesser: 51mm
  • Material: 34CrNiMo6
  • Maschinenhersteller: MAKINO
  • Maschine: a61NX
  • Aufnahme: HSK-C63

Erfolgreich realisiert wurde die Aufgabe mit der seit 2008 bewährten coolEX®-Honwerkzeug-Technologie.
