DPMS 3.0 ist das DIAHON Luft-Mess-System und integriert die pneumatische Durchmessermessung direkt in CNC-Bearbeitungszentren und CNC-Drehmaschinen. Je nach Anwendung wird während der Bearbeitung (In-Prozess) oder vor bzw. nach einer Bearbeitungsoperation gemessen.

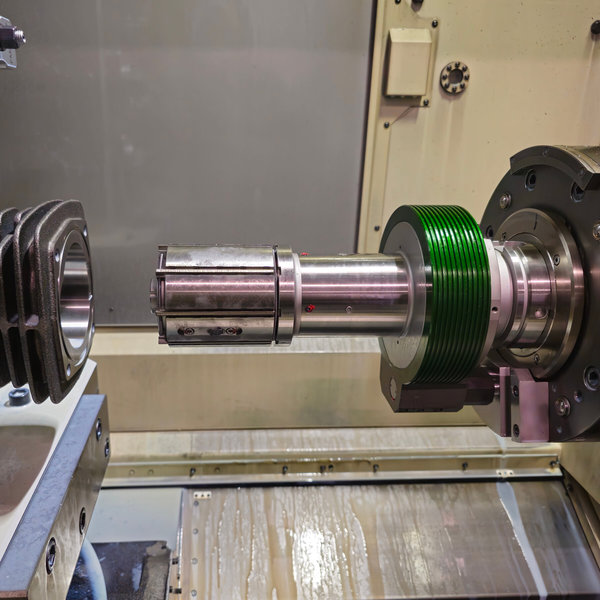

Damit lassen sich Hon-, Reib-, Feindreh- und Rollierprozesse innerhalb der Maschine überwachen. Ziel ist ein stabiler, automatisierter Prozess mit einer 100-%-Kontrolle der relevanten Bohrungen.
DPMS 3.0 unterstützt unterschiedliche Messstrategien:
So kann die Messung gezielt an den jeweiligen Prozess und die Bohrungsgeometrie angepasst werden.
Die Messwerte werden an die Maschinensteuerung übertragen und können dort in Prozessinformationen und Korrekturentscheidungen umgesetzt werden. Nachstellbare Werkzeuge lassen sich dadurch unmittelbar in der Maschine überwachen und korrigieren.
In Verbindung mit geeigneten DIAHON-Werkzeugsystemen und der µ-matik kann DPMS 3.0 die Grundlage für einen geschlossenen Regelkreis zur Verschleißkompensation und Durchmesserregelung bilden.

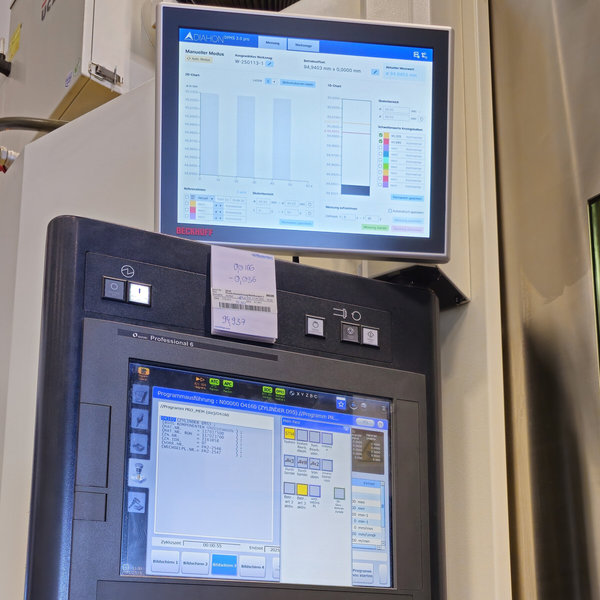

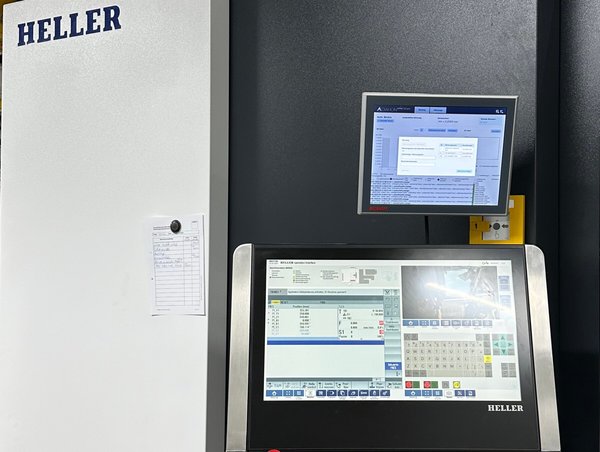

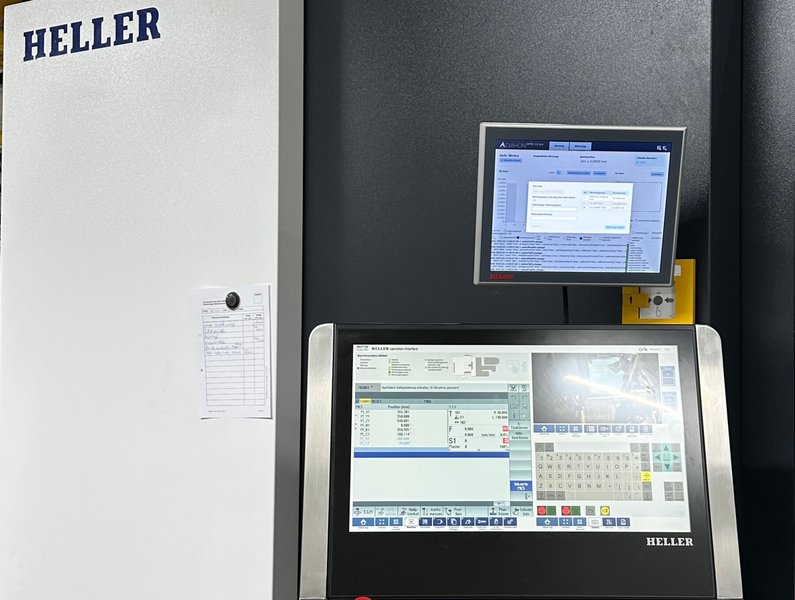

Die Einbindung wird maschinen- und anwendungsbezogen ausgelegt. Je nach Projekt stehen PROFIBUS, PROFINET oder CC-Link für die Kommunikation mit der PLC zur Verfügung. DPMS 3.0 wird unter anderem mit SIEMENS-, HEIDENHAIN- und FANUC-Steuerungen eingesetzt.

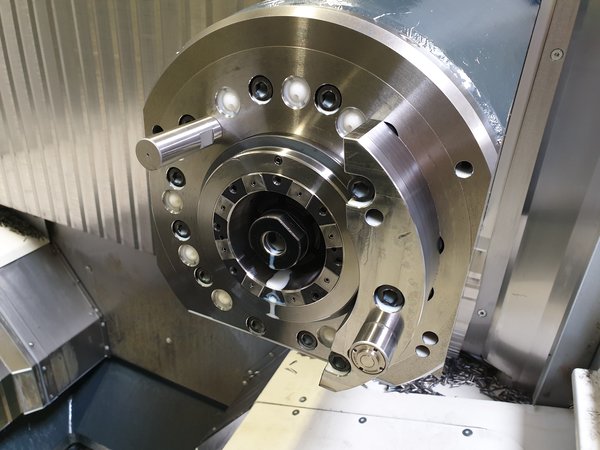

Die mechanische Integration umfasst unter anderem die Messluftübergabe und eine maschinenspezifische Drehmomentstütze. Das System ist als Einspindel- und Mehrspindellösung realisierbar und kann sowohl als Retrofit als auch bei einer Neumaschine integriert werden.

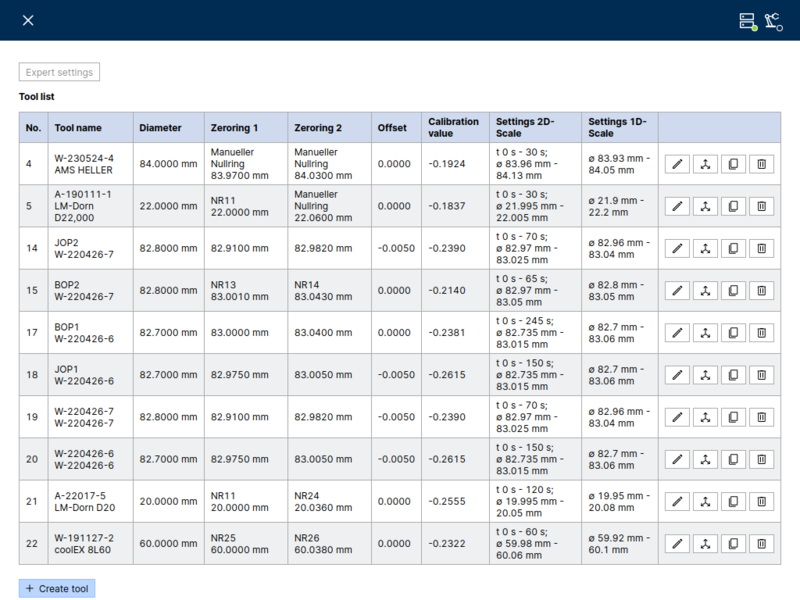

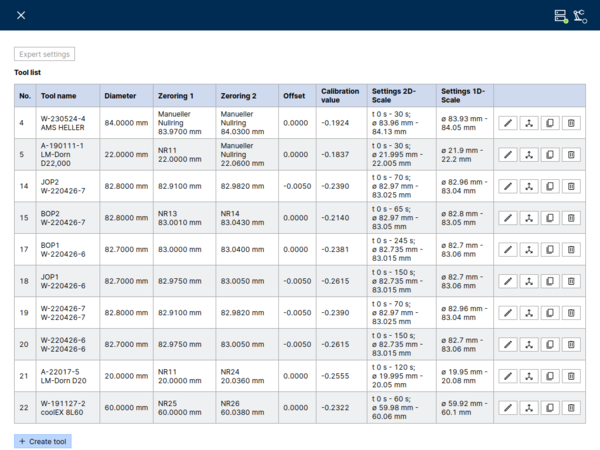

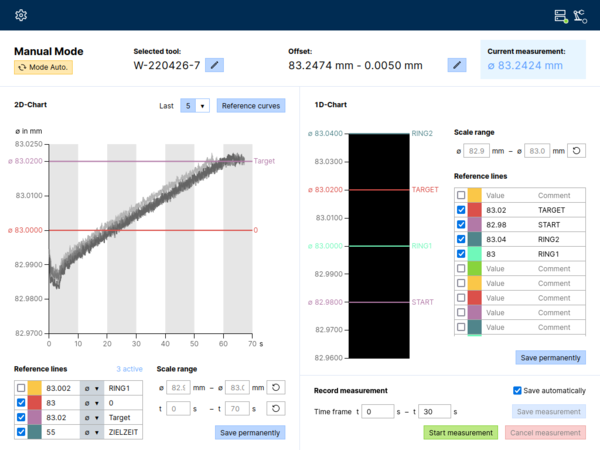

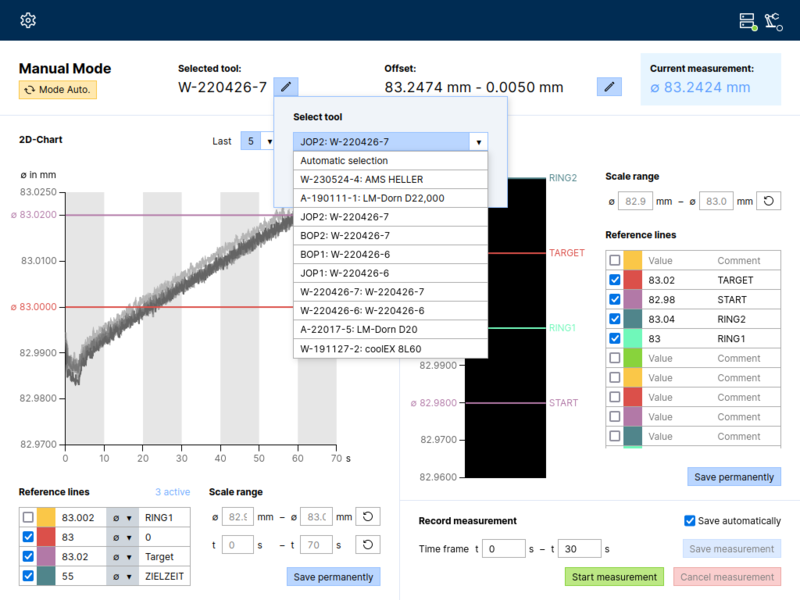

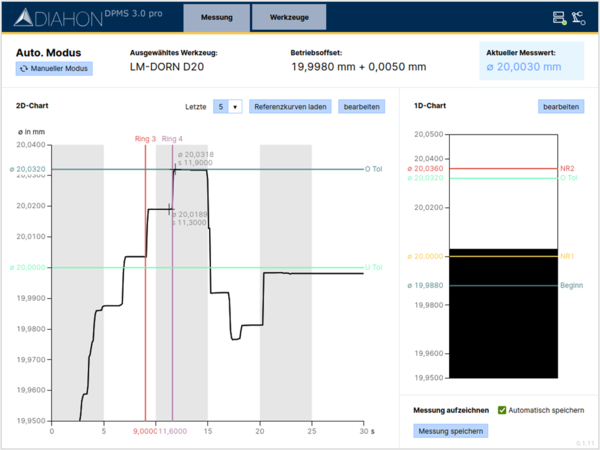

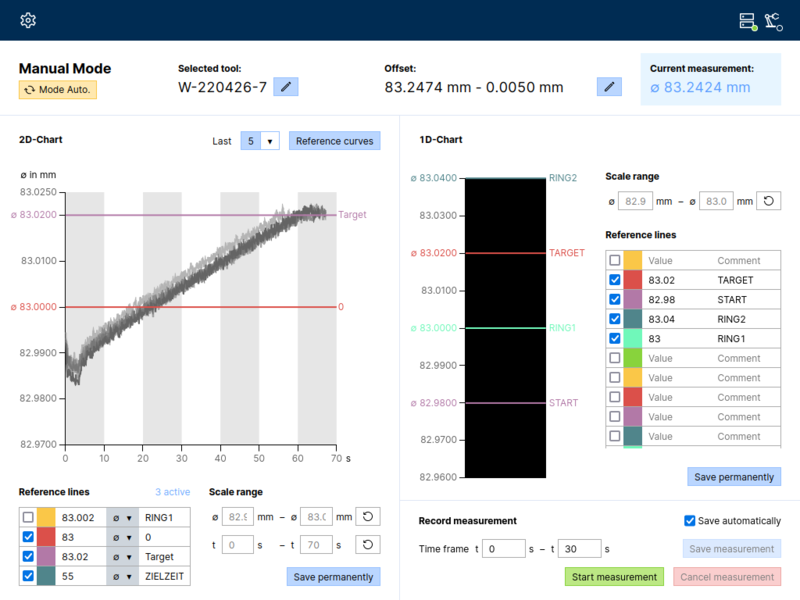

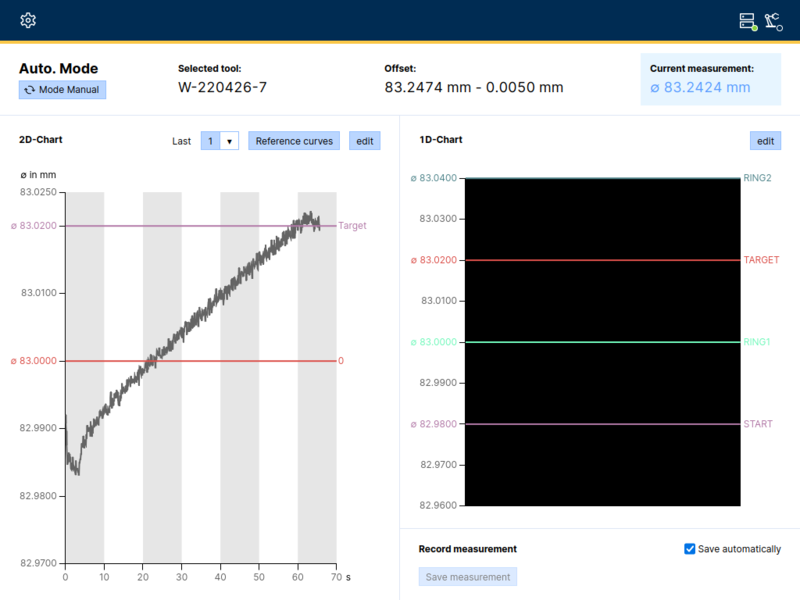

Die DPMS-Software visualisiert aktuelle Messwerte, Soll- und Referenzlinien sowie Mess- und Trendverläufe. Messwerkzeuge und ihre Kalibrierdaten werden in einer Werkzeugdatenbank verwaltet.

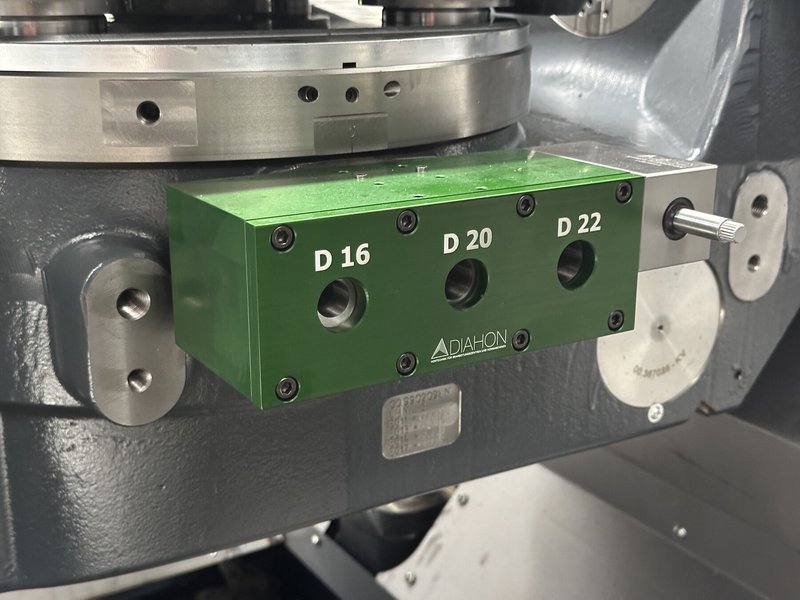

Jedem Messwerkzeug können passende Kalibrierringe zugeordnet werden. Die erforderliche Kalibrierung kann manuell oder automatisiert durch die Maschine angestoßen werden. Damit bleiben Messmittelverwaltung und Prozessüberwachung eng miteinander verknüpft.
DPMS 3.0 unterstützt die durchgängige Dokumentation der Bohrungsqualität direkt aus der Maschine. Messwerte und Messverläufe können für die Qualitätssicherung bereitgestellt und projektspezifisch beispielsweise über MQTT oder CSV an übergeordnete Systeme übergeben werden.
Damit werden Maßentwicklung, Grenzwertverletzungen und Prozesskorrekturen transparent und nachvollziehbar.

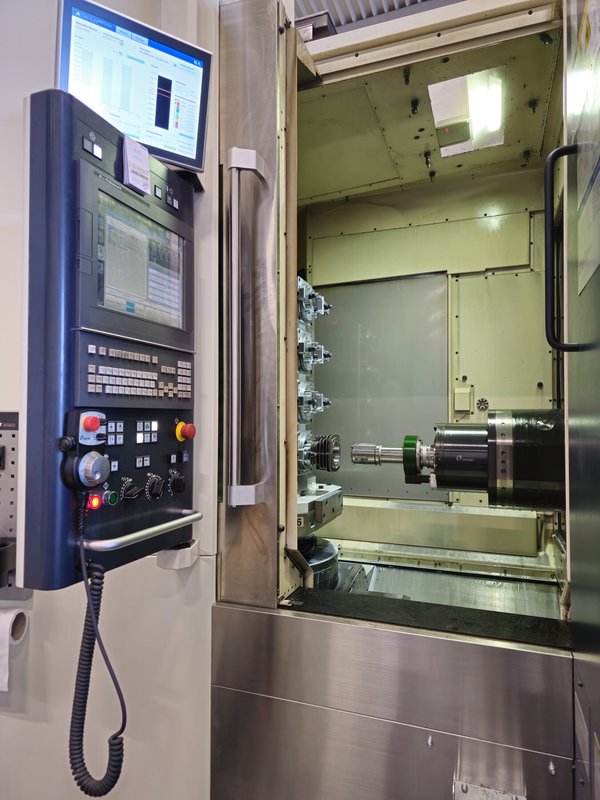

DPMS-Installationen sind weltweit in der Serienfertigung auf Maschinen unterschiedlicher Hersteller im Einsatz, unter anderem auf Plattformen von MAKINO, COMAU, HELLER, DMG MORI, GROB und STARRAG HECKERT.
Die konkrete Ausführung wird auf Maschine, Bauteil, Messaufgabe und Automatisierungsgrad abgestimmt. Sprechen Sie mit DIAHON über die passende Integration für Ihren Bohrungsprozess.
